HY-257水性工业漆分散剂适用于水性涂料体系，因其与颜料互配性高，添加少量即可有效地降低浆料粘度，并能提高颜料的展色性、稳定性，特别适合用于生产钛白粉，铁系颜料含量高的颜料浓缩度和涂料。
产品参数：
外观：无色至淡黄色透明液体
成分：含亲颜料基团的高分子聚合物
活性含量：40%
pH值：7-8
离子类型：阴离子
溶剂：水
应用范围：水性工业涂料，皮革涂料，水性木器漆，水性油墨，建筑涂料等。
产品特点：
1、对无机颜料具有极佳的分散性与稳定性；
3、提高颜料光泽度和着色力；
2、优异的降粘效果，能提高颜料的含量；
4、有效防止颜料沉降，具有良好的色浆储存稳定性；
5、适用于透明氧化铁颜料，提供出色的透明度；
6、可分散哑粉；
7、能减少研磨过程所需时间；
8、不含VOC和APEO，环保性好。
使用方法：
将助剂与水进行混合，然后须在助剂充分分散均匀之后加入颜料进行研磨。为达到优异效果，请预先测试添加量。。
一般建议添加量：
钛白粉：4-7 %
无机颜料：6-20%
消光粉：2-20%
共研磨的推荐添加量为对配方总重量的0.2-1.0%。
应用测试：
1、实验配方
水性无树脂钛白浆参考配方：
序号 | 原材料名称 | 比例% |
1 | 去离子水 | 19.8 |
2 | 分散剂 | 7.5 |
3 | 润湿剂 | 0.3 |
4 | 消泡剂 | 0.2 |
5 | 杀菌剂 | 0.2 |
6 | 钛白粉R-298 | 72 |
|
| 合计：100 |
三分光清面漆参考配方：
序号 | 原材料名称 | 添加量% | 备注 |
1 | 树脂AW2102 | 75 | 1.先称重组分1加入分散缸中，将组份2、3、4混合均匀后，2000转下缓慢加入分散5分钟。
2.依次加入组分5、6、7、8，2000转分散10-15分钟，至细度小于25um。
3.依次加入组分9、10、11、12、13，2000转分散5分钟，慢速消泡约15分钟，200目滤网过滤出料。 |
2 | DPNB | 3 | |
3 | DPM | 2 | |
4 | 纯水 | 2 | |
5 | 消泡剂HY-037 | 0.3-0.6 | |
6 | 分散剂HY-257 | 0.3-0.5 | |
7 | SY-7000哑粉 | 2 | |
8 | 润湿剂HY-6170 | 0.5 | |
9 | 流平剂HY-5057 | 0.3-0.5 | |
10 | pH调节剂AHY-95 | 0.2 | |
11 | 纯水 | 10-13.4 | |
12 | 增稠剂HY-305 | 0.3-0.6 | |
13 | 增稠剂HY-309 | 0.1-0.2 |
然后加色浆调制彩色水性木器色漆。
2、实验结果
测试项目 | 分散剂HY-257 | 进口分散剂 |

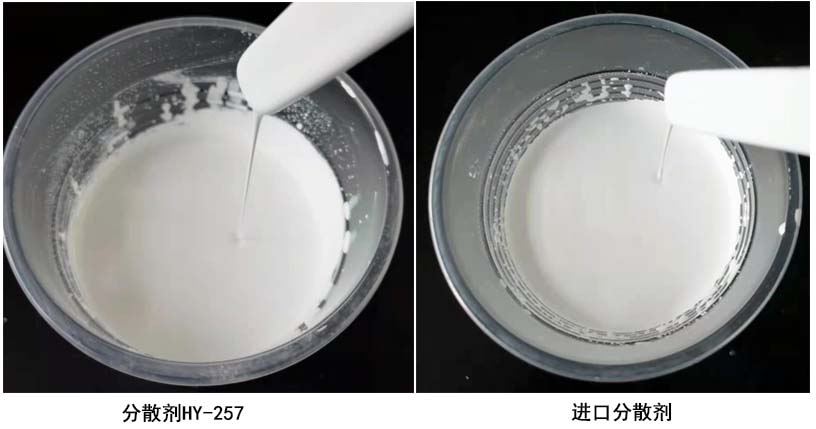

外观 | 均粘度低，流动性好，如图所示 | |
粘度(涂-4杯，25℃) | 21.30秒 | 16.11秒 |
细度 | 17.5μm | 20μm |

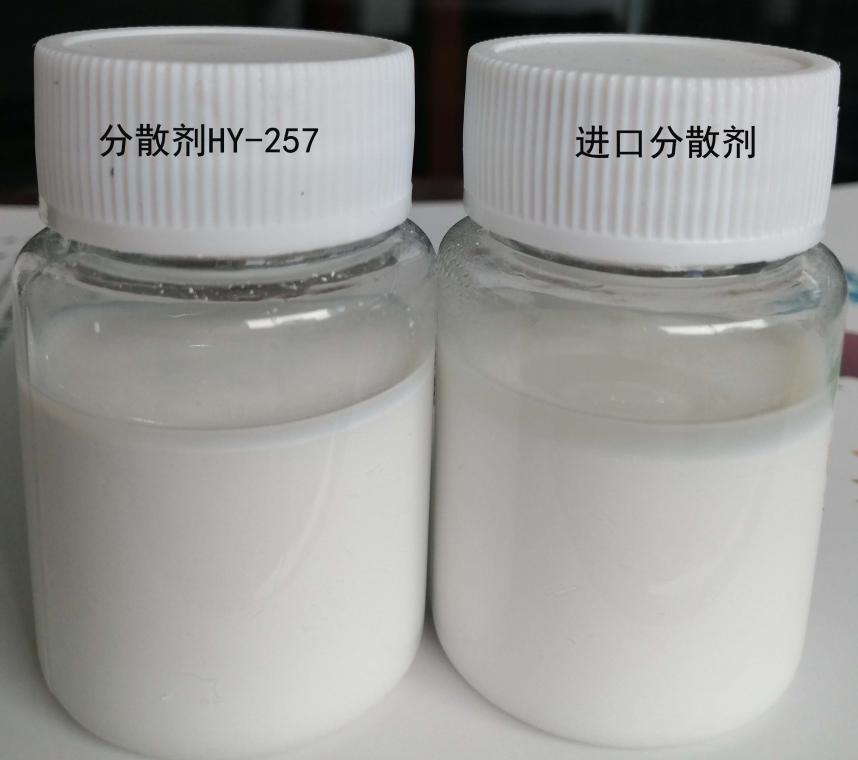

防沉性能（常温储存30天） | 轻微分水、软沉，未见硬沉淀 | 分水较HY-257明显，软沉，未见硬沉淀 |
分散剂HY-257具有优异的降粘性，能够提供钛白浆良好的流动性
分散剂HY-257能够提供优异的防沉、储存稳定效果

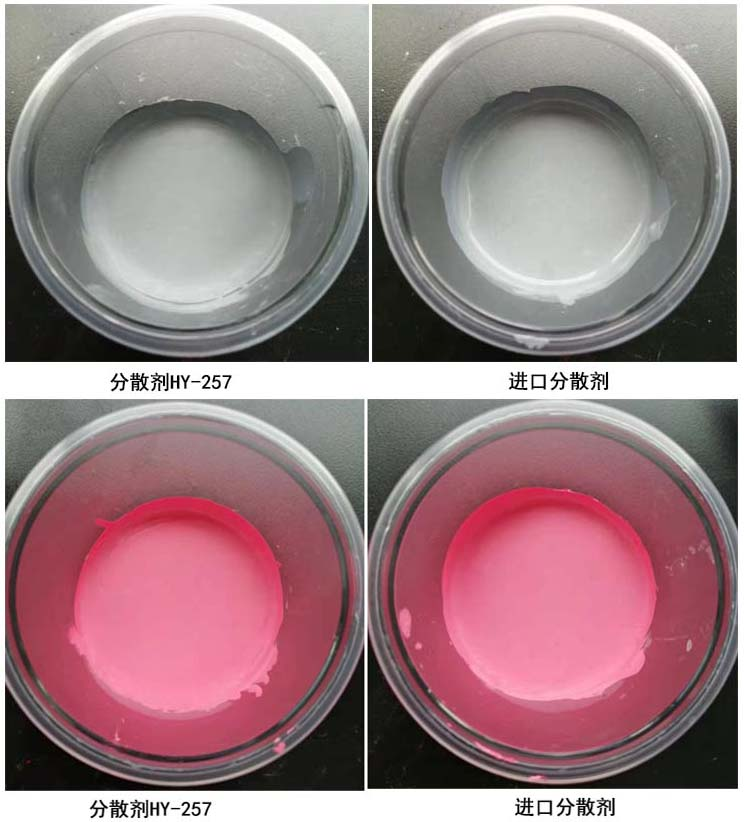

分散剂HY-257能够提供优异的防浮色发花效果
3、总结
通过实验对比，HY-257水性工业漆分散剂性能与进口分散剂相当，研磨的钛白浆颜料含量高，具有优异的分散性与储存稳定性，且具有良好的抗浮色、发花效果。
