水性涂料作为环保友好型涂料的代表受到人们的青睐，水性涂料正在成为涂料行业重点开发的领域，国家也出台了新政策：加快使用水性涂料替代溶剂型涂料。工业漆每年实用量占涂料用量70%的，其中水性工业漆是区别于油性工业漆的一种新型环保防锈防腐涂料。水性工业漆的使用规模极为广泛，集装箱、桥梁、钢构、钢桶、机电、钢材等可处处见到其身影。随着水性工业漆技术日趋成熟，水性工业漆能否真正得到充分地发展和应用，有待其综合性能的提高，包括耐水性、硬度、耐冲击、耐化学性、耐盐雾性能等等。除各类水性树脂外，水性涂料助剂对于提升涂料性能尤为重要。水性工业漆用助剂一般包括润湿分散剂、消泡剂、流平剂、增稠剂、防闪锈剂、基材润湿剂等。本文将主要对麦尔化工的部分分散剂与其他进口分散剂进行实验对比说明。
#1
物化指标对比
产品名称
HY-238分散剂
进口分散剂（甲）
化学成分
具有嵌段结构的共聚物溶液
含高效颜料吸附基团共聚物的水溶液
外观
黄色透明粘稠液体
透明液体
活性含量
80%
40%
溶剂
水
水
特点
HY-238是一种非离子的嵌段结构高分子分散剂，主要应用于颜料的润湿、分散、稳定，尤其适用于分散有机颜料，不含VOC和APEO。不影响工业涂料的耐水性，耐盐雾性能。
可润湿并稳定所有类型颜料。可使颜料浓缩浆具有非常低的粘度，良好相容性以及储存稳定性。非常好的耐候性。
产品名称
HY-257分散剂
进口分散剂（乙）
化学成分
含亲颜料基团的高分子聚合物
含高效颜料吸附基团共聚物的水溶液
外观
无色至淡黄色透明液体
透明到轻微浑浊液体
活性含量
40%
35%
溶剂
水
水
特点
用于水性涂料体系的分散剂，因其与颜料互配性高，添加少量即可有效地降低浆料粘度，并能提高颜料的展色性、稳定性，特别适用于生产钛白粉、铁系颜料含量高的颜料浓缩浆和涂料。
用于水性体系的润湿分散剂，非常经济。对于无机颜料，尤其是氧化铁类 颜料，非常好的颜料稳定性和着色力。适合于乳胶涂料和建筑涂料的研磨浆分散。
产品名称
HY-235分散剂
进口分散剂（丙）
国产分散剂
化学成分
具有嵌段结构的共聚物溶液
含高效颜料吸附基团聚合物和表面活性物的水溶液
含颜料亲和基团的高分子量嵌段共聚物溶液
外观
淡黄色液体
透明到轻微浑浊液体
黄色透明液体
活性含量
40%
35%
40%
溶剂
水
水
水
特点
对炭黑以及酞菁蓝颜料有极好的分散性。有极强的降粘性，能够制备高颜料含量的色浆。
最适合于含基料研磨中对有机颜料和炭黑的润湿。可以降低粘度和增加着色强度。
专门用于生产无浮色 / 发花的一般工业水性涂料体系用不含树脂的稳定的颜料浓缩浆。
产品名称
HY-168分散剂
进口分散剂（丁）
化学成分
丙烯酸钠盐共聚物
聚丙烯酸钠溶液
外观
无色或淡黄色透明液体
微黄色透明液体
活性含量
40%
40%
溶剂
水
水
特点
是一种非常优异的分散剂，具有极好的分散性能，降粘速度快，稳定性优良，特别适用于分散高颜、填料份的涂料。
特别对于无机颜料和填料有强降粘效果。特别适用于乳胶漆和建筑涂料的研磨阶段。
#2
HY-235分散剂的应用测试
不同分散剂用量对炭黑分散性的影响

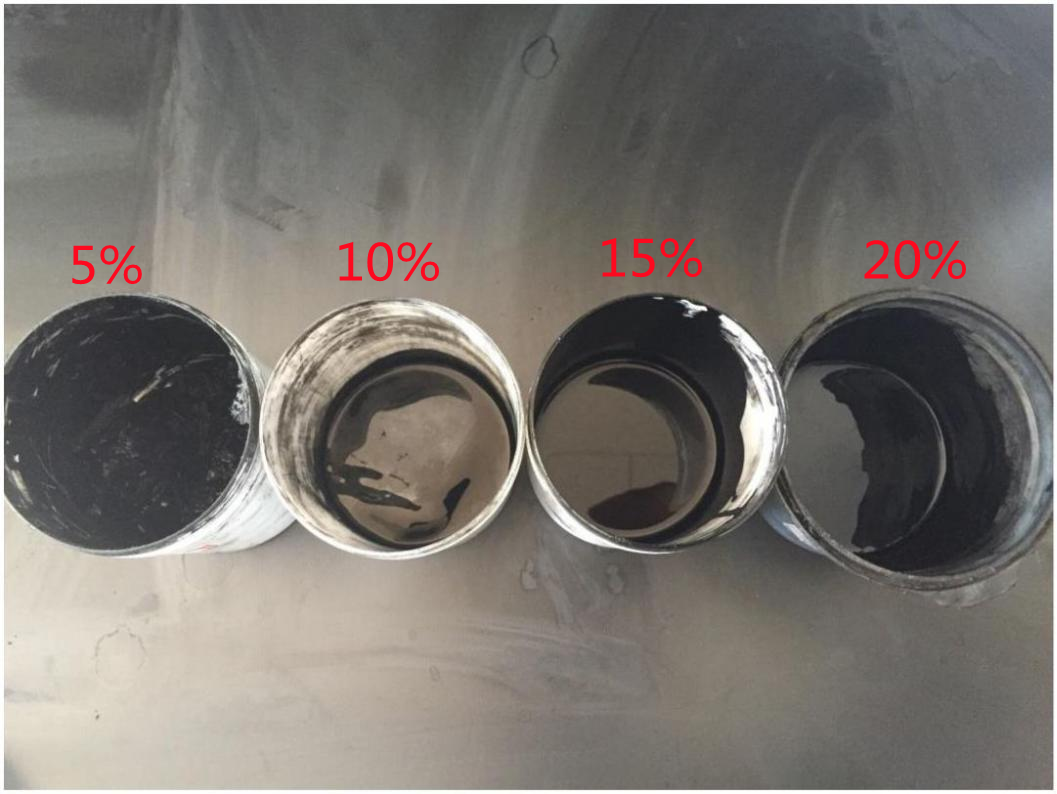

图 1 分散剂用量对炭黑分散性的影响
由于炭黑表面的特殊性，其分散较困难。合适的分散剂以及添加量才能得到状态稳定的浆料。图1四种浆料，炭黑的添加量均为40%，HY-235分散剂添加量（相对总量）从左到右分别是5%，10%，15%，20%。相同配方，当分散剂添加量为5%时，不能得到流动性很好的炭黑浆料。而当分散剂添加量为15%，得到的色浆细度、粘度、稳定性都很好。所以需要经过一系列的实验来确定分散剂的添加量。
分散剂通用性
选取三支具有代表性的炭黑，两支国产，一支进口。同样分散40%的炭黑，得到的色浆状态如下，测试细度都小于15微米，表面平整，无小颗粒，流动性很好。

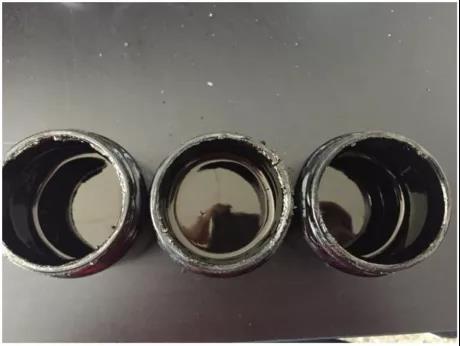

图2 HY-235分散剂对三种炭黑的分散
与竞品分散剂对比
三支不同分散剂，相同配方制备色浆对比测试性能

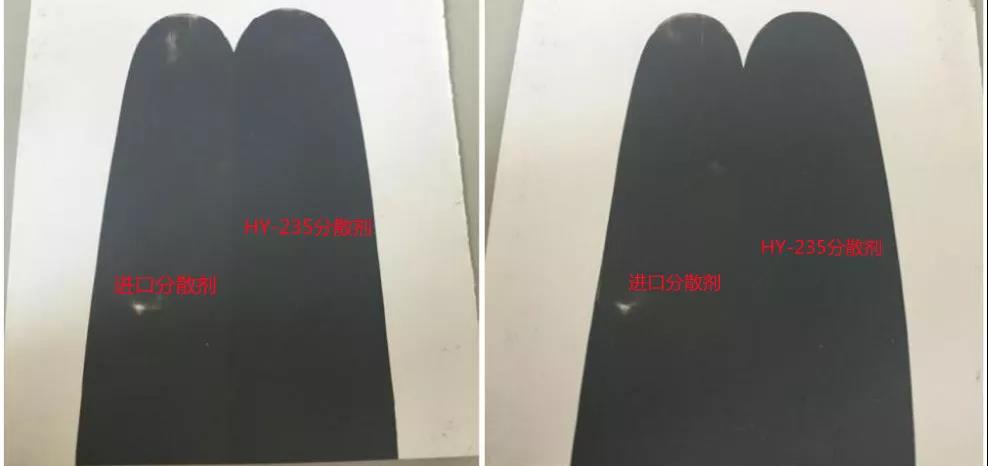

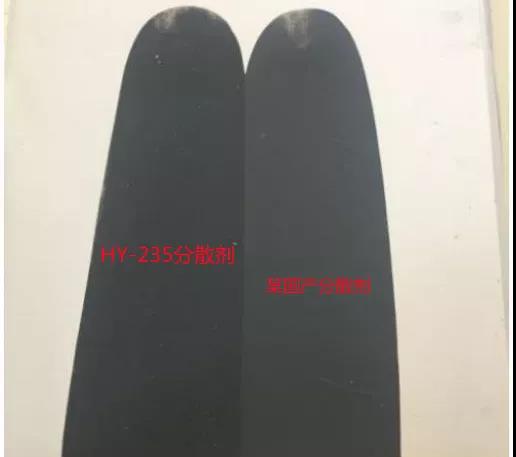

图3 分散色浆着色力对比
HY-235分散剂分散色浆的着色力高于某国产分散剂，与某进口分散剂相当。

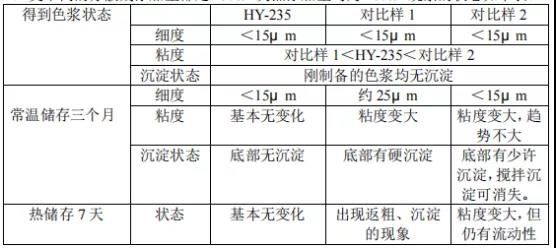

通过热储存7天以及常温储存一个月、两个月、三个月观察粘度、是否有返粗、絮凝等弊病。三支不同的分散剂添加量都是15%，炭黑添加量均为40%，观察的状态如下表：
三支样品分散得到色浆状态，HY-235是最理想的状态。
分散剂对钛白的分散

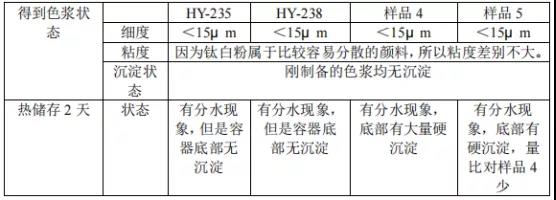

相同配方，不同的分散剂产品，得到的钛白浆体的状态
钛白面漆耐水性测试

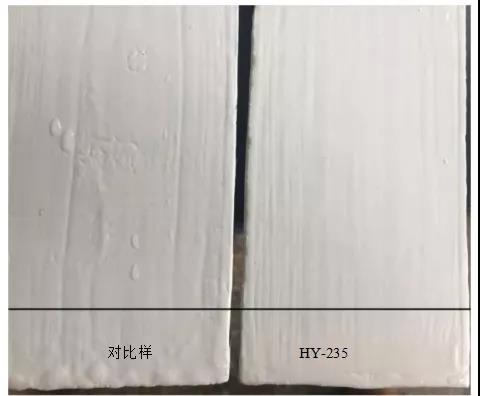

图4 不同分散剂分散钛白面漆耐水性对比
图4中，黑线以下部分做的耐水性，按照（GB1733-1993）进行测试，当浸泡240
小时时观察，对比样出现鼓泡的现象，HY-235分散剂分散的钛白面漆无异常现象。
钛白面漆耐候性测试

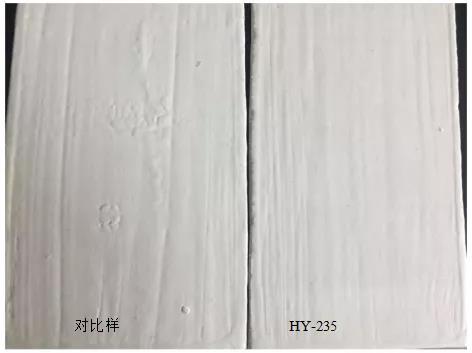

图5 不同分散剂分散钛白面漆耐候性对比
按照(GB-1767-1979)测试钛白面漆的耐候性，当500小时观察，两者均无黄变、裂纹等异常现象。
