在水性木器涂料配方体系中，通常先将钛白粉分散到水中制成浆料，再将浆料加入到乳液中制成涂料。添加时无需再次高速分散，只要简单搅拌即可将钛白浆添加到水性木器漆中，解决了因钛白粉没分散好而导致的漆膜表面效果差的问题，提高生产效率。
对于水性钛白浆的分散，大家可能都感觉没什么难度，就是简单分散润湿、降粘即可。但是随着水性涂料工业的发展，对水性钛白浆中粉量要求逐步提升，从60-65%上升到70%，甚至75%，因此选择合适的分散剂尤为重要。分散剂必须具备以下性能：
1、分散剂本身无色透明或浅黄色透明，不能影响白漆的白度。
2、润湿降粘好，做白底漆时可以提高填料的用量，增加漆膜的填充性等性能；做白面漆时，可以提高漆膜的丰满度、光泽和流平性。
3、防沉性能要好，不能有明显分水和沉淀（尤其是硬沉淀）；白浆抗絮凝，防浮色好。
4、分散剂的通用性好，与不同的水性树脂均有较好的相容性，通用性是分散剂的关键性能之一。
5、耐水，耐候，耐化学性等性能好，分散剂不能影响水性涂料本身的这些性能。
6、分散剂要求与水性漆中的增稠剂等助剂兼容性好。

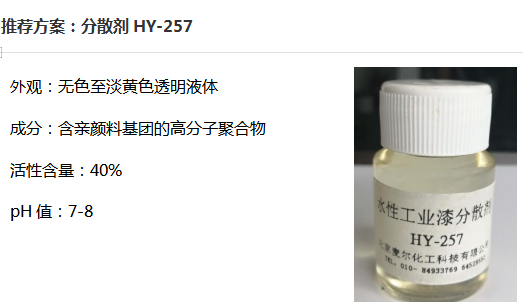

产品特点：
1、对无机颜料具有极佳的分散性与稳定性；
2、优异的降粘效果，能提高颜料的含量；
3、提高颜料光泽度和着色力；
4、有效防止颜料沉降，具有良好的色浆储存稳定性；
5、适用于透明氧化铁颜料，提供出色的透明度；
6、可分散哑粉。
使用方法：
将助剂与水进行混合，然后须在助剂充分分散均匀之后加入颜料进行研磨。
一般建议添加量：
1、钛白粉：4-7 %
2、无机颜料：6-20%
3、消光粉：2-20%
应用体系：
适用于生产水性涂料和水性色浆。
应用测试：
1、实验配方
水性无树脂钛白浆参考配方：
|
序号 |
原材料名称 |
比例% |
|
1 |
去离子水 |
19.8 |
|
2 |
分散剂 |
7.5 |
|
3 |
润湿剂 |
0.3 |
|
4 |
消泡剂 |
0.2 |
|
5 |
杀菌剂 |
0.2 |
|
6 |
钛白粉R-298 |
72 |
|
|
|
合计：100 |
三分光清面漆参考配方：
|
序号 |
原材料名称 |
添加量% |
备注 |
|
1 |
树脂AW2102 |
75 |
1.先称重组分1加入分散缸中，将组份2、3、4混合均匀后，2000转下缓慢加入分散5分钟。
2.依次加入组分5、6、7、8，2000转分散10-15分钟，至细度小于25um。
3.依次加入组分9、10、11、12、13，2000转分散5分钟，慢速消泡约15分钟，200目滤网过滤出料。 |
|
2 |
DPNB |
3 |
|
|
3 |
DPM |
2 |
|
|
4 |
纯水 |
2 |
|
|
5 |
消泡剂HY-037 |
0.3-0.6 |
|
|
6 |
分散剂HY-257 |
0.3-0.5 |
|
|
7 |
SY-7000哑粉 |
2 |
|
|
8 |
润湿剂HY-6170 |
0.5 |
|
|
9 |
流平剂HY-5057 |
0.3-0.5 |
|
|
10 |
pH调节剂AHY-95 |
0.2 |
|
|
11 |
纯水 |
10-13.4 |
|
|
12 |
增稠剂HY-305 |
0.3-0.6 |
|
|
13 |
增稠剂HY-309 |
0.1-0.2 |
然后加色浆调制彩色水性木器色漆。
2、实验结果
|
测试项目 |
分散剂HY-257 |
进口分散剂 |
|
外观 |

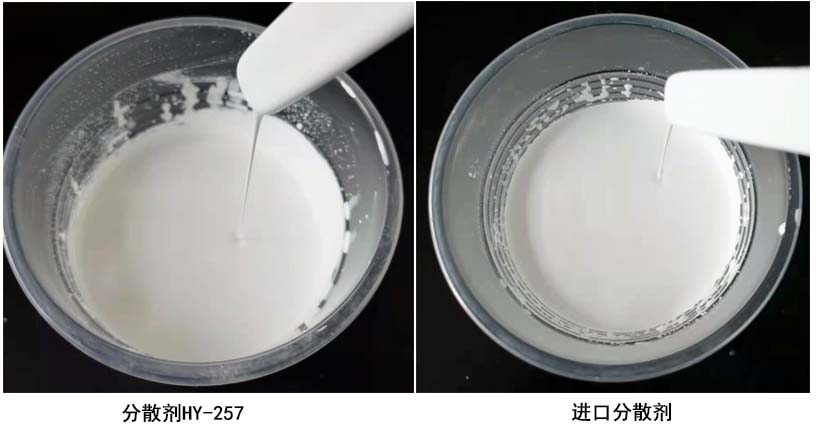

均粘度低，流动性好，如图所示 |
|
|
粘度(涂-4杯，25℃) |
21.30秒 |
16.11秒 |
|
细度 |
17.5μm |
20μm |
|

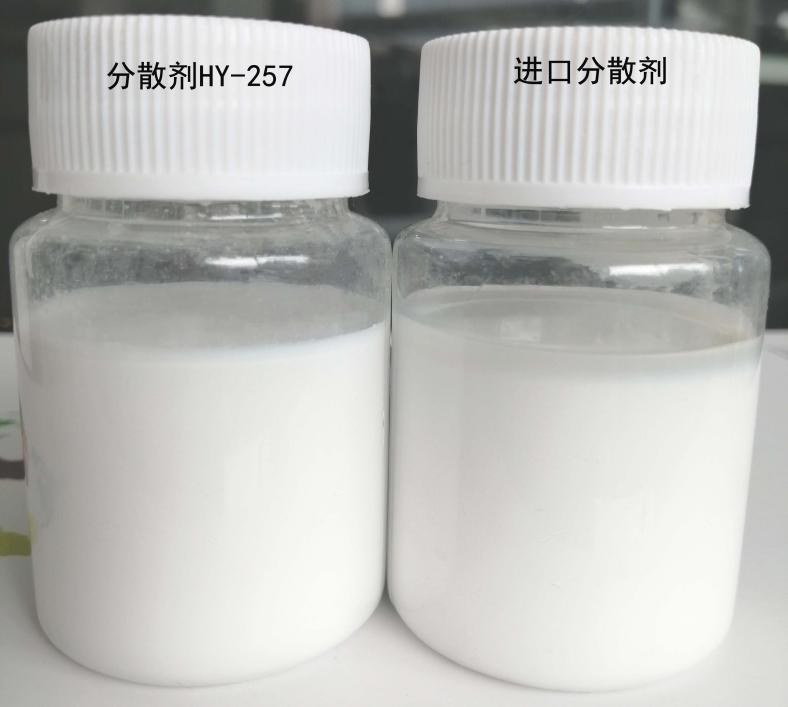

防沉性能（常温储存30天） |
轻微分水、软沉，未见硬沉淀 |
分水较HY-257明显，软沉，未见硬沉淀 |
分散剂HY-257具有优异的降粘性，能够提供钛白浆良好的流动性
分散剂HY-257能够提供优异的防沉、储存稳定效果
分散剂HY-257能够提供优异的防浮色发花效果
3、总结
通过实验对比，HY-257分散剂性能与进口分散剂相当，研磨的钛白浆颜料含量高，具有优异的分散性与储存稳定性，且具有良好的抗浮色、发花效果。
