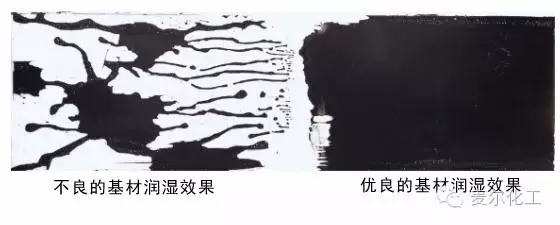

在水性工业漆中，基材润湿剂的添加是必不可少的，那么为什么要用基材润湿剂，基材润湿剂又是如何使用的呢？水性工业漆在基材表面充分流平的条件为：基材的表面能和水性木器漆的表面能近似相等。一般的基材的表面能都较低，如钢材的表面能约为50mN/m，聚乙烯约为36mN/m，聚丙烯约为30mN/m。很多有机溶剂的表面张力不高，如异丙醇的表面张力仅为22mN/m，二甲苯约为30mN/m；但是纯水的表面张力较高，为72mN/m，导致水性体系一般都有较高的表面张力，因此水性工业漆在涂刷过程中很容易出现润湿的问题。不好的基材润湿效果和好的基材润湿效果如下图所示。

通过添加少量的基材润湿剂，便可达到降低涂料表面张力的目的，使涂料变得易于涂布。一种基材润湿剂的润湿效果取决于在其能迅速降低体系的表面张力、防止在涂刷过程中出现缩珠缩孔等缺陷，同时改善涂料对基材的渗透性，提高涂料在基材上的附着力。同时，应不影响涂料的其他性能，例如重涂性、消泡性。

基材润湿剂的种类有阴离子型表面活性剂、非离子表面活性剂、聚醚改性聚硅氧烷类等。基材润湿剂的种类和用量应根据水性木器漆树脂的表面张力（基材润湿、铺展能力）、基材的界面张力、涂刷方式等因素确定。在水性工业漆中较为常用的是聚醚改性聚硅氧烷类，如迪高公司的245、280，毕克公司的346，麦尔化工的6083。

基材润湿剂的添加量一定要适中，并不是添加越多性能越好，过多的基材润湿剂会形成胶束，使加入的消泡剂有一部分进入其中，从而降低了消泡效果。基材润湿剂的加入量一般以配方总量的0.1%～0.3% 为佳，并且在搅拌的情况下缓慢加入。如果想了解更多基润湿剂信息，请致电：18001202937杨经理。
